Зачем нужны изоляционные материалы в трансформаторах?
Изоляционные материалы трансформаторов разделяют токопроводящие компоненты, помогают контролировать электрические нагрузки и обеспечивают механическую поддержку во время производства и эксплуатации.
Различные материалы выполняют разные функции. Правильный выбор зависит от конструкции трансформатора, требований к напряжению, рабочей температуры, изоляционной системы и производственного процесса.
Общие материалы включают электроизоляционную бумагу, прессшпан, полиэфирную пленку, полиимидную пленку, композитные изоляционные материалы и электроизоляционную ленту с клеевым слоем.
1. Электроизоляционная бумага
Электроизоляционная бумага широко используется в системах обмоток трансформаторов, особенно в маслонаполненных трансформаторах.
Общие типы включают:
Крафт-бумага: Используется для обмотки проводников и изоляции обмоток.
Крепированная бумага: Гибкая бумага, используемая вокруг выводов и неровных форм.
Бумага с алмазным рисунком (DDP): Бумага с покрытием из смолы, которая может склеивать изоляционные слои в процессе отверждения.
Эти материалы выбираются в соответствии со структурой обмотки, электрическими требованиями и совместимостью с изоляционной системой трансформатора.
2. Трансформаторный прессшпан
Трансформаторный прессшпан — это жесткий изоляционный материал на основе целлюлозы.
Его можно обрабатывать в компоненты, такие как прокладки, цилиндры, перегородки и опорные конструкции. Помимо электрической изоляции, он помогает поддерживать зазоры и механическую стабильность внутри трансформатора.
Прессшпан отличается от клеевой изоляционной ленты. Он обычно используется там, где требуются более толстые, формованные или несущие нагрузку изоляционные компоненты.
3. ПЭТ полиэфирная пленка
ПЭТ-пленка является широко используемым электроизоляционным материалом благодаря своей стабильности размеров, механической прочности и электроизоляционным свойствам.
Изоляционная лента на основе ПЭТ может использоваться для:
Изоляции обмоток и слоев
Обмотки катушек
Маржинальной изоляции
Разделения компонентов
Фиксации изоляционного материала
Для ПЭТ-ленты с клеевым слоем тип клея, общая толщина и условия применения также влияют на производительность продукта.
4. ПИ / Полиимидная пленка
Полиимидная (ПИ) пленка используется в электрических применениях, требующих более высокой термостойкости, чем могут обеспечить многие обычные полиэфирные конструкции.
ПИ-лента может рассматриваться для отдельных компонентов трансформатора и других применений электроизоляции с высокими тепловыми требованиями.
Фактическая пригодность зависит от полной конструкции ленты, включая клей, толщину и указанные условия эксплуатации.
5. Композитные изоляционные материалы
Композитные материалы сочетают два или более материала для достижения баланса свойств.
Примеры включают ПЭТ-пленку, ламинированную нетканым изоляционным материалом, и другие ламинаты на основе пленок.
В зависимости от конструкции эти материалы могут обеспечивать сочетание электрической изоляции, гибкости, механической поддержки и устойчивости к повреждениям при обращении.
ПЭТ-композитная нетканая лента может рассматриваться для отдельных применений в качестве барьера, обмотки и изоляции трансформатора.
6. Электроизоляционная лента
Электроизоляционная лента используется в различных процессах производства трансформаторов, включая обмотку, фиксацию, разделение и изоляционную защиту.
Различные типы лент служат разным целям.
Тип ленты
Типичные применения
ПЭТ / Майларовая лента
Изоляция обмоток, обмотка и разделение
ПИ / Каптон лента
Отдельные применения для изоляции при более высоких температурах
ПЭТ композитная нетканая лента
Композитная изоляция и барьерные применения
ПЭТ силиконовая лента
Применения, требующие подходящей силиконовой клеевой системы
Лента из стеклоткани
Механическое армирование и электрическая изоляция
Это общие примеры применения, а не универсальные одобрения. Каждая лента должна оцениваться в соответствии с требованиями предполагаемой изоляционной системы трансформатора.
7. Как выбрать правильный изоляционный материал для трансформатора
Перед выбором изоляционного материала учитывайте следующие факторы.
Электрические характеристики: Подтвердите требуемое напряжение пробоя, диэлектрическую прочность и размеры изоляции.
Термостойкость: Оцените рабочую температуру и производственный процесс, включая любые этапы нагрева, отверждения или пропитки.
Механические требования: Учитывайте прочность на растяжение, гибкость, стабильность размеров и устойчивость к повреждениям при обращении.
Совместимость материалов: Подтвердите совместимость с трансформаторным маслом, лаком, смолой или другими веществами, если применение включает контакт или пропитку.
Размеры: Проверьте толщину, ширину, длину и доступное пространство для установки.
Производственный процесс: Определите, будет ли материал наноситься вручную, автоматически наматываться, разрезаться, ламинироваться или высекаться.
Для лент с клеевым слоем адгезия также должна быть протестирована на фактическом субстрате в соответствующих условиях обработки.
8. Индивидуальная изоляционная лента для трансформаторов от LY
Changshu Liangyi Tape Industrial Co., Ltd. является производителем, специализирующимся на промышленных электроизоляционных лентах.
Наши производственные возможности включают:
Нанесение клея → Перемотка → Резка → Контроль → Упаковка
Наш ассортимент продукции включает:
ПЭТ / Майларовая изоляционная лента
ПИ / Каптон лента
ПЭТ композитная нетканая лента
ПЭТ силиконовая лента
Лента из стеклоткани для электроизоляции
Мы можем изготовить на заказ подходящие ленточные продукты в соответствии с требуемыми шириной, толщиной, длиной, цветом, клеевыми системами и спецификациями рулонов.
Для производителей трансформаторов мы также уделяем внимание качеству готовых рулонов, включая точность резки, плотность намотки, плоскостность и стабильность рулона.
Заключение
Производство трансформаторов требует скоординированной изоляционной системы, а не одного материала.
Изоляционная бумага и прессшпан обеспечивают важные функции изоляции обмоток и конструкций, в то время как ПЭТ-пленка, ПИ-пленка, композитные материалы и электроизоляционные ленты служат для различных применений.
Правильный выбор зависит от электрических, тепловых, механических, размерных и производственных требований трансформатора.
Ищете изоляционную ленту для трансформаторов? Свяжитесь с LY, указав требуемый материал, толщину, ширину, длину, применение и количество, чтобы обсудить индивидуальное решение.
Посмотреть больше
Electrical Insulation Tape for EV Motors and Battery Systems
2026-10-12
.gtr-container-ev7x{font-family:Verdana,Helvetica,"Times New Roman",Arial,sans-serif;font-size:14px;line-height:1.6;color:#1a1a1a;text-align:left;max-width:100%;box-sizing:border-box;}
.gtr-container-ev7x *,.gtr-container-ev7x *::before,.gtr-container-ev7x *::after{box-sizing:border-box;}
.gtr-container-ev7x .gtr-title{font-size:18px;font-weight:bold;color:#000000;margin:28px 0 12px;line-height:1.4;padding-bottom:8px;border-bottom:2px solid #e6e6e6;}
.gtr-container-ev7x .gtr-title:first-child{margin-top:0;}
.gtr-container-ev7x .gtr-subtitle{font-size:15px;font-weight:bold;color:#000000;margin:20px 0 10px;line-height:1.4;}
.gtr-container-ev7x p{margin:0 0 14px;text-align:left;line-height:1.6;color:#333333;}
.gtr-container-ev7x strong{color:#000000;font-weight:bold;}
.gtr-container-ev7x ul,.gtr-container-ev7x ol{list-style:none !important;margin:0 0 16px;padding:0;}
.gtr-container-ev7x ul li,.gtr-container-ev7x ol li{position:relative;padding-left:20px;margin-bottom:8px;line-height:1.6;color:#333333;}
.gtr-container-ev7x ul li::before{content:"•" !important;position:absolute !important;left:0 !important;color:#000000;font-weight:bold;}
.gtr-container-ev7x ol li::before{content:counter(list-item) "." !important;position:absolute !important;left:0 !important;color:#000000;font-weight:bold;}
.gtr-container-ev7x .gtr-table-wrap{overflow-x:auto;margin:0 0 18px;border-radius:8px;box-shadow:0 1px 4px rgba(0,0,0,0.08);}
.gtr-container-ev7x table{width:100%;border-collapse:collapse !important;border-spacing:0 !important;font-size:14px;background-color:#ffffff;}
.gtr-container-ev7x table th,.gtr-container-ev7x table td{border:1px solid #d9d9d9 !important;padding:10px 12px !important;text-align:left !important;vertical-align:top;line-height:1.5;word-break:normal;overflow-wrap:break-word;}
.gtr-container-ev7x table th{background-color:#f2f2f2 !important;color:#000000 !important;font-weight:bold;white-space:nowrap;}
.gtr-container-ev7x table tr:nth-child(even) td{background-color:#fafafa !important;}
.gtr-container-ev7x table tr:hover td{background-color:#f0f0f0 !important;}
.gtr-container-ev7x .gtr-flow{display:block;background-color:#f7f7f7;border-left:3px solid #000000;border-radius:6px;padding:12px 16px;margin:0 0 16px;color:#000000;font-weight:bold;line-height:1.6;}
@media (min-width:768px){
.gtr-container-ev7x{font-size:14px;}
.gtr-container-ev7x .gtr-title{font-size:18px;margin:32px 0 14px;}
.gtr-container-ev7x .gtr-subtitle{font-size:15px;}
.gtr-container-ev7x .gtr-table-wrap{box-shadow:0 2px 8px rgba(0,0,0,0.08);}
.gtr-container-ev7x table th,.gtr-container-ev7x table td{padding:12px 16px !important;}
}
Why Is Electrical Insulation Important in Electric Vehicles?
Electric vehicles rely on battery systems, traction motors, and power electronics. These components have different electrical, thermal, and mechanical requirements.
Electrical insulation tape can help provide insulation, protect selected components, and secure materials during manufacturing.
Typical applications include:
Electric motor winding insulation
Coil wrapping and lead protection
Battery component insulation
Busbar edge protection
Insulation material fixation
Electrical component assembly
The appropriate tape depends on its specific function. Tape used for permanent electrical insulation should not automatically be treated as suitable for every battery or high-voltage application.
1. Insulation Tape for EV Motors
Electric vehicle traction motors operate under demanding conditions, including temperature changes, vibration, and electrical stress.
Depending on the motor design, insulation tape may be used for:
Winding and coil wrapping
End-winding insulation
Lead protection
Insulation material fixation
Mechanical reinforcement
PET tape can be considered for applications requiring thin, dimensionally stable insulation. PI tape may be suitable for applications with more demanding temperature requirements.
For some motor applications, fiberglass cloth tape can provide additional mechanical strength.
Material selection should account for the motor design, voltage requirements, operating temperature, and manufacturing process.
2. Insulation Tape for EV Battery Systems
Battery systems contain cells, modules, busbars, and electrical connections that may require different insulation or protection materials.
Depending on the design, adhesive tape may be used for:
Electrical separation between selected components
Insulation of suitable busbar areas
Protection of edges against abrasion
Fixation of insulation materials
Temporary masking during manufacturing
Not every tape is suitable for direct contact with battery components. Requirements such as dielectric performance, chemical compatibility, thermal exposure, and flame behavior should be confirmed for the intended application.
3. Common Tape Materials for EV Applications
Tape Type
Potential Application
Key Consideration
PET / Mylar Tape
Component insulation and coil wrapping
Thickness, dielectric performance, dimensional stability
PI / Kapton Tape
Selected higher-temperature insulation applications
Thermal performance and adhesive compatibility
PET Composite Non-Woven Tape
Composite insulation and component protection
Structure, flexibility, mechanical properties
PET Silicone Tape
Selected applications requiring silicone adhesive
Adhesion and temperature exposure
Fiberglass Cloth Tape
Reinforcement and abrasion protection
Mechanical strength and substrate compatibility
These materials are not interchangeable. The final choice depends on the tape construction and the requirements of the specific component.
4. Key Performance Requirements
Electrical Performance
Depending on the application, engineers may need to evaluate breakdown voltage, dielectric strength, insulation resistance, and other relevant electrical properties.
Test conditions matter. A breakdown voltage result obtained for one thickness or construction should not be assumed to apply to another.
Temperature Resistance
Consider both continuous operating temperature and short-duration process exposure.
The backing material and adhesive may respond differently to heat. The complete tape construction should therefore be evaluated under the actual conditions.
Mechanical Strength
During production and vehicle operation, insulation materials may experience tension, vibration, abrasion, and thermal cycling.
The tape should maintain the required integrity throughout the intended process and service environment.
Chemical Compatibility
Some EV motor applications may expose tape to oils, lubricants, cleaning agents, or other chemicals.
If exposure is expected, test the actual tape construction against the relevant chemicals and substrate.
Manufacturing Compatibility
For automated production, the tape must also feed, unwind, slit, or die-cut reliably.
Accurate dimensions, clean edges, stable roll shape, and consistent adhesion help reduce manufacturing interruptions.
5. How to Select the Right EV Insulation Tape
Before choosing a product, define the application and its critical requirements.
Selection Factor
Questions to Confirm
Application
Motor, battery module, busbar, or component protection?
Electrical
What insulation performance is required?
Temperature
What operating and process temperatures apply?
Mechanical
Is abrasion resistance or reinforcement required?
Chemical
Will the tape contact oils or cleaning agents?
Material
PET, PI, composite non-woven, or fiberglass cloth?
Adhesive
Is acrylic, silicone, or another adhesive system required?
Dimensions
What thickness, width, and length are needed?
Processing
Manual application, automatic winding, or die cutting?
For safety-critical applications, material selection should be supported by the relevant component-level validation and insulation-system requirements.
6. Customized Electrical Insulation Tape from LY
Changshu Liangyi Tape Industrial Co., Ltd. is a source manufacturer specializing in industrial electrical insulation tapes.
Our production capabilities cover:
Adhesive Coating → Rewinding → Slitting → Inspection → Packing
Our product range includes:
PET / Mylar insulation tape
PI / Kapton tape
PET composite non-woven tape
PET silicone tape
Fiberglass cloth tape for electrical insulation
We can customize suitable products according to required widths, thicknesses, lengths, colors, adhesive systems, and roll specifications.
For automated manufacturing, we also focus on slitting accuracy, winding density, flatness, and finished-roll stability.
Conclusion
Electrical insulation tape can support different manufacturing requirements in EV motors and battery systems, but each application requires its own material selection and validation.
Consider electrical performance, temperature, mechanical strength, chemical compatibility, adhesive properties, and manufacturing requirements before selecting a tape.
Contact LY with your application, required material, thickness, width, length, and quantity to discuss a customized electrical insulation tape solution.
Посмотреть больше
The Role of Insulation Tape in Electric Motor Manufacturing
2026-10-12
.gtr-container-a7f3k {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
font-size: 14px;
line-height: 1.6;
color: #1a1a1a;
max-width: 100%;
box-sizing: border-box;
padding: 8px 0;
}
.gtr-container-a7f3k *,
.gtr-container-a7f3k *::before,
.gtr-container-a7f3k *::after {
box-sizing: border-box;
}
.gtr-container-a7f3k p {
font-size: 14px;
line-height: 1.6;
text-align: left;
margin: 0 0 14px 0;
color: #2b2b2b;
}
.gtr-container-a7f3k hr {
border: none;
border-top: 1px solid #e0e0e0;
margin: 18px 0;
}
.gtr-container-a7f3k .gtr-h2-a7f3k {
font-size: 18px;
font-weight: bold;
line-height: 1.4;
color: #000000;
text-align: left;
margin: 28px 0 14px 0;
padding: 0 0 8px 0;
border-bottom: 2px solid #000000;
letter-spacing: 0.2px;
}
.gtr-container-a7f3k .gtr-h2-a7f3k:first-child {
margin-top: 8px;
}
.gtr-container-a7f3k ul {
list-style: none !important;
margin: 0 0 16px 0;
padding: 0 0 0 20px;
}
.gtr-container-a7f3k ul li {
position: relative;
font-size: 14px;
line-height: 1.6;
text-align: left;
color: #2b2b2b;
margin: 0 0 8px 0;
padding: 0;
}
.gtr-container-a7f3k ul li::before {
content: "•" !important;
position: absolute !important;
left: -18px !important;
top: 0;
color: #000000;
font-weight: bold;
font-size: 14px;
line-height: 1.6;
}
.gtr-container-a7f3k ul li p {
margin: 0;
}
.gtr-container-a7f3k .gtr-table-wrap-a7f3k {
width: 100%;
overflow-x: auto;
margin: 0 0 18px 0;
border-radius: 8px;
border: 1px solid #d8d8d8;
box-shadow: 0 1px 3px rgba(0, 0, 0, 0.06);
}
.gtr-container-a7f3k table {
width: 100%;
border-collapse: collapse !important;
border-spacing: 0 !important;
margin: 0 !important;
font-size: 14px !important;
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif !important;
border: none !important;
background-color: #ffffff !important;
}
.gtr-container-a7f3k table th {
background-color: #000000 !important;
color: #ffffff !important;
font-size: 14px !important;
font-weight: bold !important;
text-align: left !important;
padding: 12px 14px !important;
border: 1px solid #000000 !important;
line-height: 1.5 !important;
vertical-align: top !important;
word-break: normal !important;
overflow-wrap: break-word !important;
}
.gtr-container-a7f3k table td {
background-color: #ffffff !important;
color: #2b2b2b !important;
font-size: 14px !important;
font-weight: normal !important;
text-align: left !important;
padding: 11px 14px !important;
border: 1px solid #d8d8d8 !important;
line-height: 1.6 !important;
vertical-align: top !important;
word-break: normal !important;
overflow-wrap: break-word !important;
}
.gtr-container-a7f3k table tbody tr:nth-child(even) td {
background-color: #f6f6f6 !important;
}
.gtr-container-a7f3k table tbody tr:hover td {
background-color: #ececec !important;
}
.gtr-container-a7f3k strong {
font-weight: bold;
color: #000000;
}
.gtr-container-a7f3k .gtr-flow-a7f3k {
display: block;
font-size: 14px;
font-weight: bold;
color: #000000;
background-color: #f2f2f2;
border-left: 4px solid #000000;
border-radius: 6px;
padding: 12px 16px;
margin: 0 0 16px 0;
line-height: 1.6;
text-align: left;
}
@media (min-width: 768px) {
.gtr-container-a7f3k {
padding: 12px 0;
}
.gtr-container-a7f3k .gtr-h2-a7f3k {
font-size: 18px;
margin: 34px 0 16px 0;
}
.gtr-container-a7f3k p {
margin: 0 0 16px 0;
}
.gtr-container-a7f3k table th {
padding: 14px 18px !important;
}
.gtr-container-a7f3k table td {
padding: 13px 18px !important;
}
.gtr-container-a7f3k .gtr-table-wrap-a7f3k {
margin: 0 0 22px 0;
}
}
Why Is Insulation Tape Used in Motor Manufacturing?
Electrical insulation tape plays an important role in electric motor production. Depending on the design, it can help insulate winding components, secure insulation materials, protect conductors, and support coil assembly.
The correct tape depends on the motor structure, electrical requirements, operating temperature, and manufacturing process.
Common applications include:
Motor winding and coil wrapping
End-winding insulation
Lead and connection protection
Insulation material fixation
Coil bundling and reinforcement
Protection against abrasion during assembly
1. Winding and Coil Wrapping
During motor manufacturing, insulation tape may be wrapped around coils or winding components to provide electrical separation and protect the insulation structure.
PET / Mylar tape is an option for applications requiring thin, dimensionally stable insulation. PI tape may be considered when higher-temperature performance is required.
Tape thickness and flexibility should match the coil design and available space.
2. End-Winding Insulation
The end-winding area can have curved shapes and limited space. The tape must conform to the winding without excessive wrinkling or lifting.
Important properties include:
Flexibility and conformability
Electrical insulation performance
Adhesion to the application surface
Mechanical strength
Compatibility with process temperature
The specific material should be selected according to the motor's insulation system.
3. Lead Protection and Insulation Fixation
Tape may be used to secure insulation materials or protect selected areas around wire connections and lead exits.
PET tape, PI tape, and fiberglass cloth tape can be considered for different requirements. Fiberglass cloth tape is particularly relevant when mechanical strength and abrasion resistance are important.
Adhesion should be tested on the actual substrate because performance can vary between insulation films, wires, and other materials.
4. Common Insulation Tape Materials
Tape Type
Main Characteristics
Potential Applications
PET / Mylar Tape
Thin, dimensionally stable
Coil wrapping and insulation
PI / Kapton Tape
Suitable for demanding temperature requirements
High-temperature insulation
PET Composite Non-Woven Tape
Flexible composite construction
Insulation and protection
PET Silicone Tape
Silicone adhesive system
Selected temperature-sensitive applications
Fiberglass Cloth Tape
Mechanical strength and abrasion resistance
Reinforcement and coil insulation
These are general guidelines. Actual suitability depends on the tape construction, adhesive, and motor design.
5. Why Tape Quality Matters in Automated Production
Motor manufacturers may use automatic winding, taping, and assembly equipment. In these processes, inconsistent tape dimensions or poor roll quality can interrupt production.
Key requirements include:
Accurate slitting width
Clean, uniform edges
Stable winding density
Good roll flatness
Consistent unwinding tension
Reliable adhesive performance
Poor rewinding can cause deformation or uneven feeding. For narrow tapes used on automatic equipment, finished-roll quality should therefore be evaluated alongside electrical and mechanical properties.
6. How to Select Insulation Tape for Motor Manufacturing
Before choosing a tape, confirm the following:
Selection Factor
What to Check
Application
Winding, lead protection, or insulation fixation
Temperature
Operating and processing conditions
Electrical performance
Breakdown voltage and other required specifications
Material
PET, PI, composite non-woven, or fiberglass cloth
Adhesive
Adhesion and process compatibility
Dimensions
Total thickness, width, and length
Production method
Manual or automatic application
Roll quality
Flatness, winding density, and unwinding stability
For applications involving varnish impregnation, resin curing, or prolonged heat exposure, confirm compatibility with the actual process before selecting the tape.
7. Customized Motor Insulation Tape from LY
Changshu Liangyi Tape Industrial Co., Ltd. is a source manufacturer of industrial electrical insulation tapes.
Our production capabilities cover:
Adhesive Coating → Rewinding → Slitting → Inspection → Packing
Our product range includes PET / Mylar tape, PI / Kapton tape, PET composite non-woven tape, PET silicone tape, and fiberglass cloth tape for electrical insulation.
We can customize suitable tape products according to required widths, thicknesses, lengths, colors, adhesive systems, and roll specifications.
For automated production, we also focus on slitting accuracy, roll flatness, winding density, and finished-roll stability.
Conclusion
Insulation tape supports several stages of electric motor manufacturing, from coil wrapping and winding insulation to lead protection and assembly.
The right product must match the motor's electrical and thermal requirements as well as its mechanical and manufacturing conditions.
Looking for motor insulation tape? Contact LY with your required material, thickness, width, length, application, and estimated quantity to discuss a suitable solution.
Посмотреть больше
Электроизоляционная лента для электродвигателей и генераторов
2026-10-08
.gtr-container-f7e9d2 {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 20px;
max-width: 100%;
box-sizing: border-box;
background-color: #f8f8f8;
}
.gtr-container-f7e9d2 h2 {
font-size: 18px;
font-weight: bold;
color: #000000;
margin-top: 30px;
margin-bottom: 15px;
border-bottom: 2px solid #e0e0e0;
padding-bottom: 8px;
}
.gtr-container-f7e9d2 h3 {
font-size: 16px;
font-weight: bold;
color: #000000;
margin-top: 25px;
margin-bottom: 10px;
}
.gtr-container-f7e9d2 p {
font-size: 14px;
margin-bottom: 10px;
text-align: left !important;
}
.gtr-container-f7e9d2 ul {
list-style: none !important;
padding-left: 20px;
margin-bottom: 10px;
}
.gtr-container-f7e9d2 ul li {
font-size: 14px;
position: relative !important;
padding-left: 15px;
margin-bottom: 5px;
list-style: none !important;
}
.gtr-container-f7e9d2 ul li::before {
content: "•" !important;
color: #000000;
position: absolute !important;
left: 0 !important;
font-size: 14px;
line-height: 1.6;
}
.gtr-container-f7e9d2 table {
width: 100% !important;
border-collapse: collapse !important;
margin-top: 20px !important;
margin-bottom: 20px !important;
font-size: 14px !important;
border: 1px solid #d0d0d0 !important;
}
.gtr-container-f7e9d2 th,
.gtr-container-f7e9d2 td {
border: 1px solid #d0d0d0 !important;
padding: 10px !important;
text-align: left !important;
vertical-align: top !important;
word-break: normal !important;
overflow-wrap: normal !important;
}
.gtr-container-f7e9d2 th {
background-color: #e9e9e9 !important;
font-weight: bold !important;
color: #000000 !important;
}
.gtr-container-f7e9d2 tr:nth-child(even) {
background-color: #f5f5f5 !important;
}
.gtr-container-f7e9d2 .gtr-table-wrapper {
overflow-x: auto;
-webkit-overflow-scrolling: touch;
}
@media (min-width: 768px) {
.gtr-container-f7e9d2 {
padding: 30px 50px;
}
.gtr-container-f7e9d2 h2 {
font-size: 20px;
}
.gtr-container-f7e9d2 h3 {
font-size: 18px;
}
}
Почему изоляционная лента важна для двигателей и генераторов?
Электродвигатели и генераторы содержат обмотки, которые работают под электрическими, термическими и механическими нагрузками.
Электроизоляционную ленту можно использовать для обеспечения изоляции между проводящими компонентами, защиты обмоточных конструкций и фиксации изоляционных материалов во время производства.
В зависимости от конструкции лента может использоваться для:
Изоляция катушек и обмоток
Концевая изоляция обмотки
Поддержка изоляции слота
Разделение слоев
Свинцовая изоляция
Обмотка катушек
Крепление изоляционного материала
Армирование обмотки
Выбор правильной ленты зависит от системы изоляции и производственного процесса.
Общие приложения
1. Изоляция обмотки двигателя.
Изоляционную ленту можно наклеить вокруг катушек или компонентов обмотки для обеспечения электрического разделения.
Лента из ПЭТ/Майлара является распространенным вариантом, когда требуется тонкий, стабильный по размерам изоляционный материал.
Для применений с более высокими тепловыми требованиями можно рассмотреть использование ленты PI или других высокотемпературных конструкций.
2. Изоляция торцевой обмотки.
В зоне концевой обмотки может потребоваться гибкая изоляция, которая может соответствовать изогнутым или неровным поверхностям.
Лента должна обеспечивать подходящие:
Гибкость
Адгезия
Электрическая изоляция
Механическая стабильность
Температурная устойчивость
ПИ и другие гибкие электроизоляционные ленты обычно используются для требовательных применений на конце обмотки.
3. Обмотка катушки
Ленту можно использовать для обмотки катушек и закрепления изоляционных слоев во время сборки двигателя или генератора.
Для этих применений важны постоянная толщина и стабильное разматывание, поскольку ленту можно наносить с контролируемым натяжением.
4. Фиксация изоляционного материала
Клейкую ленту также можно использовать для удержания таких материалов, как вкладыши пазов или других изоляционных компонентов, на месте во время сборки.
Высокая начальная липкость может быть полезна для некоторых процессов сборки, в то время как другие применения могут потребовать долгосрочной температурной и электрической стабильности.
Распространенные ленточные материалы
Тип ленты
Основные характеристики
Типичное применение
ПЭТ/Майлар
Тонкий, прочный, хорошая электроизоляция
Изоляция катушек и обмоток
ПИ/Каптон
Возможность высокотемпературной изоляции
Концевая обмотка и высокотемпературное применение
ПЭТ Композитный нетканый материал
Гибкая композитная структура
Усиленная изоляция и защита
ПЭТ силикон
Силиконовая клейкая система
Отдельные области применения при высоких температурах
Ткань из стекловолокна
Высокая прочность и механическая поддержка
Армирование и изоляция
Фактические характеристики зависят от всей конструкции ленты, включая основу, клей, толщину и условия испытаний.
ПЭТ-лента для двигателей
Изоляционная лента из ПЭТ может быть практичным выбором для двигателей, где требуется тонкая электрическая изоляция и стабильность размеров.
Его можно использовать для таких приложений, как:
Обмотка катушек
Внешняя изоляция обмотки
Концевая изоляция обмотки
Разделение слоев
Крепление изоляционного материала
Ленты ПЭТ доступны различной толщины, цвета, ширины и клеевых систем. Промышленные поставщики также предлагают изоляционные ленты из ПЭТ специально для двигателей и катушек.
PI-лента для высокотемпературного применения
Ленту PI/Kapton обычно выбирают, когда применение требует более высоких тепловых характеристик, чем может обеспечить обычная лента PET.
Его можно рассматривать для:
Высокотемпературные обмотки двигателя
Изоляция генератора
Концевая изоляция обмотки
Защита электрических компонентов
Однако температурная устойчивость клейкой ленты определяется всей конструкцией. Клей также должен соответствовать предполагаемой температуре и среде применения.
Что следует учитывать при выборе изоляционной ленты двигателя?
Температура
Сначала определите фактическую рабочую температуру и температуру обработки.
Не выбирайте ленту только в зависимости от температурного режима материала ее основы. Также необходимо учитывать клейкую и полную изоляционную конструкцию.
Электрические требования
В зависимости от конструкции двигателя требования могут включать:
Напряжение пробоя
Диэлектрическая прочность
Сопротивление изоляции
Толщина изоляции
Метод испытаний должен быть подтвержден при сравнении различных поставщиков.
Механические требования
Некоторые применения в двигателях требуют, чтобы лента выдерживала:
Натяжение обмотки
Вибрация
Истирание
Движение катушки
Сборочные силы
Для этих применений могут иметь значение прочность на разрыв и устойчивость к механическим повреждениям.
Адгезия
Адгезию следует оценивать на фактическом основании.
Лента может контактировать с изоляционной пленкой, медным проводом, материалами катушки или другими изоляционными компонентами. Лента, которая хорошо себя показала на стандартной испытательной пластине, может вести себя по-другому на реальной поверхности нанесения.
Ширина и толщина
Изоляционная лента двигателя часто преобразуется в узкую ширину по индивидуальному заказу.
Точная резка важна для тех случаев, когда лента должна соответствовать определенному размеру намотки или катушки.
Изоляционная лента двигателя для автоматического производства
Оборудование автоматической намотки и сборки предъявляет дополнительные требования к качеству конвертации ленты.
Готовый рулет в идеале должен иметь:
Постоянная ширина
Чистые края
Равномерная плотность намотки
Стабильная форма рулона
Хорошая плоскостность
Постоянное расслабление
Плохое качество намотки узких лент может привести к сморщиванию, деформации, нестабильности подачи или проблемам с позиционированием во время машинного применения.
Таким образом, изоляционную ленту двигателя следует рассматривать какматериал и готовый рулон.
Как выбрать правильную ленту
Практический процесс отбора:
Применение → Температура → Электрические требования → Механические требования → Материал основы → Клей → Толщина → Ширина → Метод нанесения → Качество рулона
Прежде чем запросить предложение, предоставьте:
Применение двигателя или генератора
Ленточный материал
Толщина
Ширина
Длина
Требование к клею
Требования к температуре
Электрические требования
Ручное или автоматическое применение
Расчетное количество
Эта информация помогает производителю рекомендовать подходящую конструкцию и предоставлять более точные образцы.
Изоляционная лента двигателя и генератора от LY
Компания Changshu Liangyi Tape Industrial Co., Ltd. является производителем промышленных электроизоляционных лент.
Наш производственный процесс охватывает:
Клейкое покрытие → Перемотка → Резка → Проверка → Упаковка
В наш ассортимент продукции входят:
Изоляционная лента ПЭТ/Майлар
ПИ/каптоновая лента
ПЭТ-композитная нетканая лента
ПЭТ-силиконовая лента
Лента из стеклоткани для электроизоляции.
Доступны индивидуальные ширины, толщины, длины, цвета и характеристики рулонов для подходящих двигателей и генераторов.
Для процессов автоматической намотки мы также уделяем особое вниманиеточность резки, плоскостность рулона, плотность намотки и стабильность готового рулона.
Заключение
Электроизоляционная лента используется в двигателях и генераторах не только для базовой изоляции. Он также может поддерживать обмотку катушек, изоляцию концов обмотки, разделение слоев и фиксацию изоляционного материала.
Правильная лента должна соответствовать приложению.температурные, электрические, механические, клеевые, габаритные и производственные требования..
Если вы ищете изоляционную ленту для двигателя или генератора, отправьте нам свойматериал, толщина, ширина, длина, применение и количество. LY может предоставить индивидуальное решение по изготовлению электроизоляционной ленты для вашего процесса намотки.
Посмотреть больше
Маржинальная лента-трансформер: как работает и как ее выбрать
2026-10-08
.gtr-container-f7e9d2 {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 15px;
max-width: 100%;
box-sizing: border-box;
}
.gtr-container-f7e9d2 h2 {
font-size: 18px;
font-weight: bold;
color: #000000;
margin-top: 25px;
margin-bottom: 15px;
padding-bottom: 5px;
border-bottom: 1px solid rgba(0, 0, 0, 0.1);
}
.gtr-container-f7e9d2 h3 {
font-size: 16px;
font-weight: bold;
color: #000000;
margin-top: 20px;
margin-bottom: 10px;
}
.gtr-container-f7e9d2 p {
font-size: 14px;
margin-bottom: 10px;
text-align: left !important;
}
.gtr-container-f7e9d2 strong {
color: #000000;
}
.gtr-container-f7e9d2 ul {
list-style: none !important;
padding-left: 25px;
margin-bottom: 10px;
}
.gtr-container-f7e9d2 ul li {
position: relative;
font-size: 14px;
margin-bottom: 8px;
padding-left: 15px;
list-style: none !important;
}
.gtr-container-f7e9d2 ul li::before {
content: "•" !important;
position: absolute !important;
left: 0 !important;
color: #000000;
font-size: 18px;
line-height: 1;
}
.gtr-container-f7e9d2 ol {
list-style: none !important;
padding-left: 25px;
margin-bottom: 10px;
}
.gtr-container-f7e9d2 ol li {
position: relative;
font-size: 14px;
margin-bottom: 8px;
padding-left: 25px;
list-style: none !important;
}
.gtr-container-f7e9d2 ol li::before {
content: counter(list-item) "." !important;
position: absolute !important;
left: 0 !important;
color: #000000;
font-size: 14px;
font-weight: bold;
width: 20px;
text-align: right;
}
.gtr-container-f7e9d2 .gtr-table-wrapper {
overflow-x: auto;
margin-top: 20px;
margin-bottom: 20px;
border: 1px solid rgba(0, 0, 0, 0.1);
border-radius: 4px;
}
.gtr-container-f7e9d2 table {
width: 100%;
border-collapse: collapse !important;
border-spacing: 0 !important;
font-size: 14px;
min-width: 600px;
}
.gtr-container-f7e9d2 table th,
.gtr-container-f7e9d2 table td {
border: 1px solid #000000 !important;
padding: 10px 12px !important;
text-align: left !important;
vertical-align: top !important;
word-break: normal;
overflow-wrap: normal;
}
.gtr-container-f7e9d2 table th {
background-color: rgba(0, 0, 0, 0.05);
font-weight: bold;
color: #000000;
}
.gtr-container-f7e9d2 table tr:nth-child(even) {
background-color: rgba(0, 0, 0, 0.02);
}
@media (min-width: 768px) {
.gtr-container-f7e9d2 {
padding: 20px 30px;
}
.gtr-container-f7e9d2 h2 {
font-size: 20px;
margin-top: 30px;
margin-bottom: 20px;
}
.gtr-container-f7e9d2 h3 {
font-size: 18px;
margin-top: 25px;
margin-bottom: 12px;
}
.gtr-container-f7e9d2 p {
margin-bottom: 12px;
}
.gtr-container-f7e9d2 ul,
.gtr-container-f7e9d2 ol {
margin-bottom: 15px;
}
.gtr-container-f7e9d2 table {
min-width: auto;
}
}
Что такое лента для изоляции краев трансформатора?
Лента для изоляции краев трансформатора — это узкая электроизоляционная лента, используемая по краям обмоток трансформатора для создания контролируемого изоляционного зазора.
В типичной конструкции обмотки зазор расширяет изоляционный путь между проводящими частями. Это помогает поддерживать требуемое электрическое разделение, позволяя при этом изготавливать обмотку в пределах доступной ширины каркаса или катушки.
Таким образом, лента для изоляции краев используется не просто для склеивания. Ее ширина, положение, толщина и точность намотки могут напрямую влиять на изоляционную структуру.
Как работает лента для изоляции краев?
Обмотка трансформатора может содержать первичные, вторичные, смещенные и другие секции обмотки.
Лента для изоляции краев может располагаться вдоль сторон зоны намотки так, чтобы проводящая обмотка не доходила непосредственно до края.
Упрощенная структура выглядит так:
Каркас → Лента для изоляции краев → Обмотка → Изоляционный слой → Обмотка
Фактическая конструкция зависит от конструкции трансформатора и применимых требований к изоляции.
Для конструкций трансформаторов с намоткой по краям зазор помогает установить требуемый путь утечки между секциями обмотки.
Почему важна ширина изоляционного зазора?
Ширина изоляционного зазора является одной из наиболее важных спецификаций.
Если зазор слишком узкий, может не быть достигнуто рассчитанное изоляционное расстояние.
Если он неоправданно широк, это может уменьшить доступную площадь намотки.
Поэтому ширину изоляционного зазора следует определять в соответствии с конструкцией трансформатора и требуемым изоляционным расстоянием, а не просто выбирать самую широкую доступную ленту.
Например, в конструкциях трансформаторов могут использоваться симметричные зазоры с обеих сторон обмотки. Эффективная площадь намотки поэтому зависит от ширины зазора.
Требуемая ширина зазора → Доступная ширина намотки → Фактическое положение намотки
Эти размеры следует рассматривать совместно при проектировании трансформатора.
Распространенные материалы для ленты для изоляции краев трансформатора
Лента для изоляции краев из ПЭТ / Майлара
ПЭТ-пленка широко используется для электроизоляции благодаря сочетанию стабильности размеров, механической прочности и электроизоляционных свойств.
Лента для изоляции краев из ПЭТ / Майлара может быть разрезана на узкие индивидуальные ширины для применений в намотке трансформаторов.
Она подходит для применений, где требуется тонкий и стабильный изоляционный материал.
Композитная нетканая лента для изоляции краев из ПЭТ
Композитная нетканая структура из ПЭТ может сочетать ПЭТ-пленку с нетканым изоляционным слоем.
Этот тип конструкции может обеспечить дополнительную гибкость и механическую поддержку по сравнению с однослойной пленкой.
Ее можно рассмотреть для применений в трансформаторах, где предпочтительна композитная изоляционная структура.
Лента для изоляции краев из ПИ / Каптона
Лента из ПИ может быть выбрана, когда применение требует более высокой температурной производительности.
Однако фактическая температурная способность зависит от полной конструкции ленты, включая полиимидную пленку и адгезивную систему.
Ключевые спецификации при покупке ленты для изоляции краев
1. Ширина
Ширина обычно является одним из наиболее важных требований к ленте для изоляции краев.
Клиенты должны указывать требуемую ширину на основе конструкции трансформатора и структуры обмотки.
Для изделий узкой ширины особенно важна стабильная резка.
2. Толщина
Общая толщина должна быть четко определена.
При запросе предложения подтвердите, относится ли спецификация к:
Толщина базовой пленки
Толщина композитного материала
Толщина адгезива
Общая толщина ленты
Это позволяет избежать путаницы при сравнении различных поставщиков.
3. Электрические характеристики
В зависимости от изоляционной системы клиенты могут указывать:
Напряжение пробоя
Диэлектрическая прочность
Сопротивление изоляции
Требуемая толщина изоляции
Метод и условия испытаний также должны быть подтверждены при сравнении технических данных от разных поставщиков.
4. Адгезив
Если требуется лента для изоляции краев с адгезивом, при выборе адгезива следует учитывать:
Требуемая липкость
Прочность на отрыв
Подложка применения
Температура
Производственный процесс
Долгосрочная стабильность
Адгезив должен удерживать ленту на месте, не мешая изоляционной системе трансформатора.
5. Качество намотки
Для автоматической намотки особенно важно качество готового рулона.
Лента должна иметь:
Точную ширину
Чистые края
Стабильную форму рулона
Однородную плотность намотки
Хорошую плоскостность
Стабильное разматывание
Плохо перемотанная узкая лента может вызвать нестабильность подачи или повлиять на позиционирование при автоматической намотке.
Лента для изоляции краев для автоматической намотки трансформаторов
Автоматические намоточные станки требуют стабильной и последовательной подачи ленты.
Узкий рулон ленты для изоляции краев может подвергаться натяжению, ускорению и повторяющимся изменениям направления намотки во время производства.
Поэтому качество готового рулона может быть столь же важным, как и базовая спецификация материала.
Для автоматических применений покупатели должны оценить оба аспекта:
Производительность ленты + Качество переработки
Это включает пленку или композитный материал, адгезив, точность резки, натяжение перемотки, плоскостность рулона и плотность намотки.
Как выбрать правильную ленту для изоляции краев
Перед выбором продукта подтвердите следующее:
Требование
Что подтвердить
Применение
Тип трансформатора и положение намотки
Материал
ПЭТ, композит, ПИ и т. д.
Ширина
Требуемая ширина изоляционного зазора
Толщина
Общая толщина ленты
Адгезив
Тип адгезива и требование к адгезии
Электрические
Требования к пробою / диэлектрические
Температура
Рабочая и технологическая температура
Применение
Ручная или автоматическая намотка
Рулон
Длина, сердечник, плотность намотки и плоскостность
Практический процесс выбора выглядит следующим образом:
Конструкция трансформатора → Требуемый изоляционный зазор → Ширина ленты → Материал → Толщина → Адгезив → Электрические требования → Метод намотки → Готовый рулон
Индивидуальная лента для изоляции краев трансформатора от LY

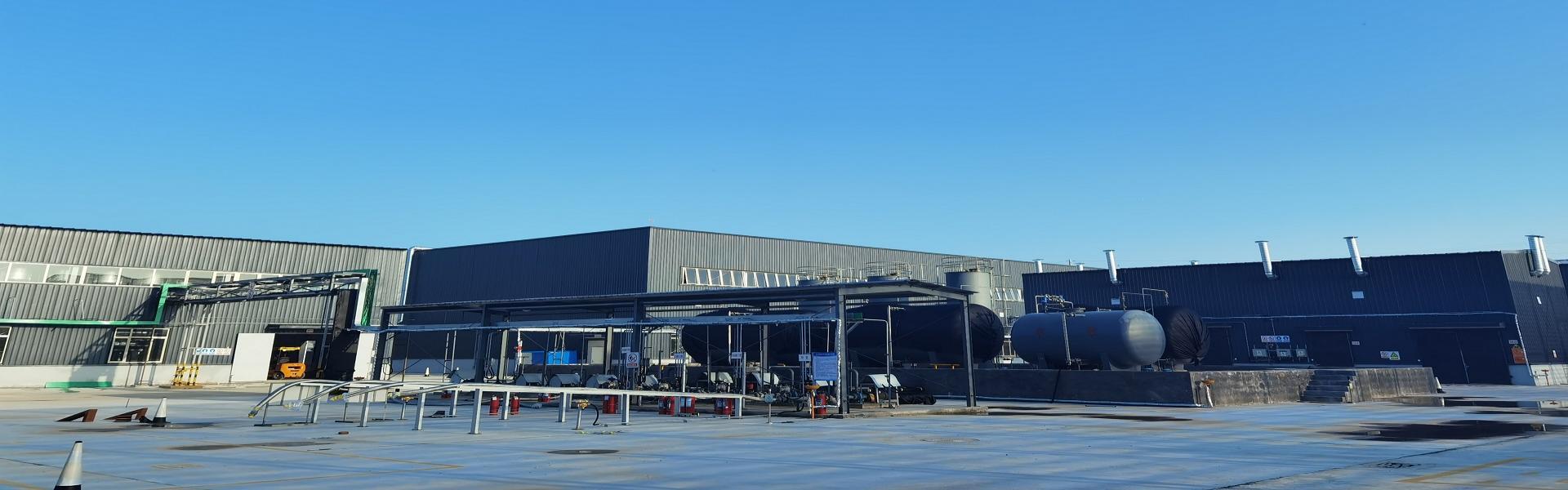

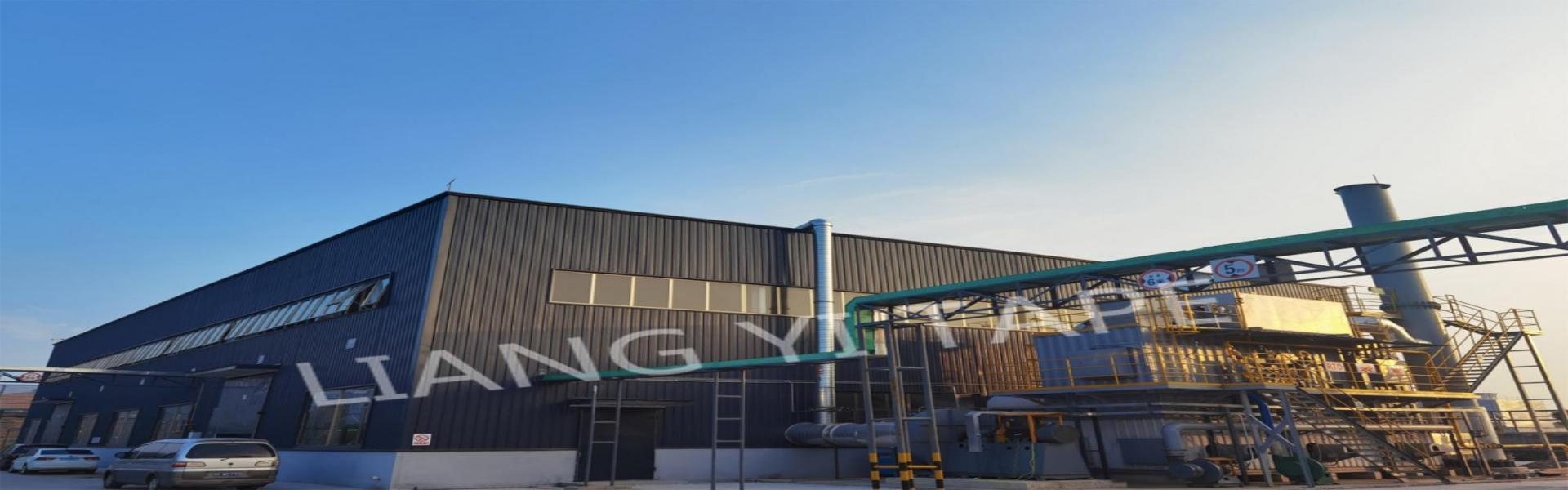

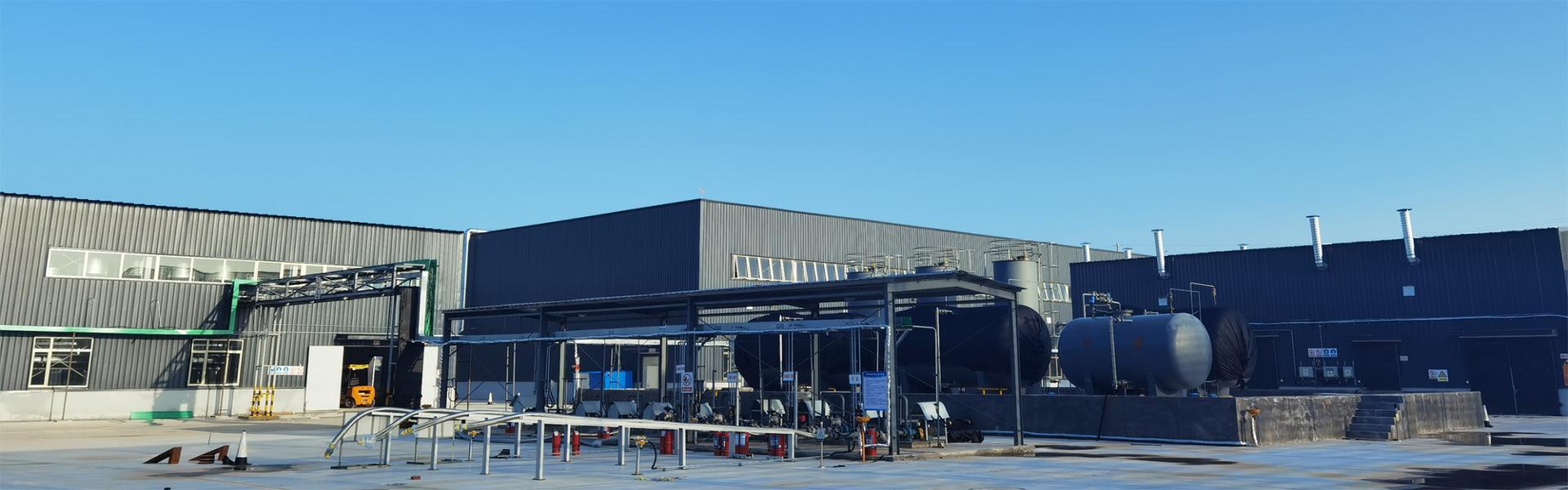

Changshu Liangyi Tape Industrial Co., Ltd. является производителем-источником, специализирующимся на промышленных электроизоляционных лентах.
Наш производственный процесс включает:
Нанесение адгезива → Перемотка → Резка → Контроль → Упаковка
Мы производим:
Изоляционная лента из ПЭТ / Майлара
Лента из ПИ / Каптона
Композитная нетканая лента из ПЭТ
Силиконовая лента из ПЭТ
Лента из стеклоткани для электроизоляции
Для ленты для изоляции краев трансформатора могут быть предоставлены индивидуальные ширина, толщина, длина, адгезив, цвет и спецификации рулона в соответствии с применением.
Наш процесс переработки также ориентирован на резку узкой ширины, плоскостность рулона, плотность намотки и стабильное качество готового рулона для ручных и автоматических применений.
Заключение
Лента для изоляции краев трансформатора помогает создать контролируемый изоляционный зазор вокруг обмоток трансформатора.
Правильный продукт следует выбирать в соответствии с конструкцией трансформатора, требуемым изоляционным расстоянием, шириной ленты, толщиной, электрическими требованиями, адгезивом и процессом намотки.
Для автоматических применений намотки следует также учитывать точность резки и качество готового рулона.
Ищете индивидуальную ленту для изоляции краев трансформатора? Отправьте нам требуемую ширину, толщину, материал, длину, применение и количество. LY может предоставить подходящее решение для электроизоляционной ленты для вашего применения в намотке трансформаторов.
Посмотреть больше
